700H-Serie CVH

SERIE 700 H

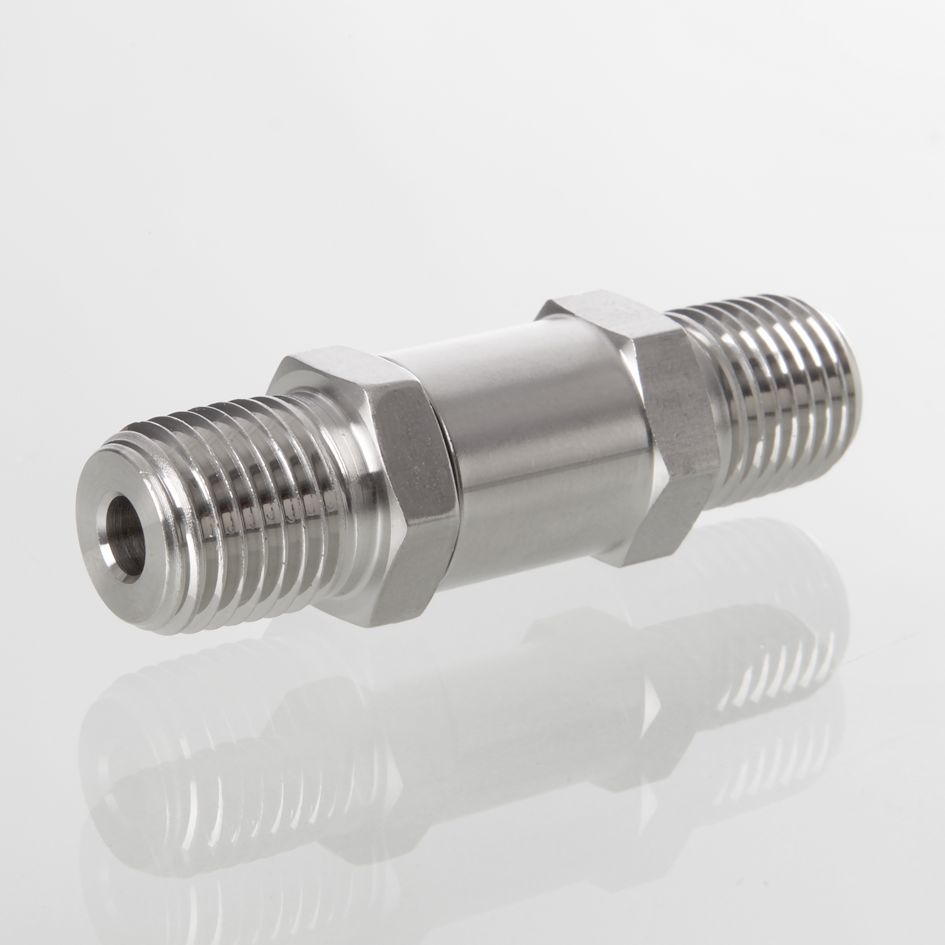

Das O-Ring gedichtete Hy-Lok Rückschlagventil der Serie 700H ist für einen höheren Arbeitsdruck von bis zu 413 bar (6000 psi) in der Ausführung CVH1 und CVH2 bzw. 344 bar (5000 psi) in der Ausführung CVH3 geeignet.

Sicheres Absperren

Das Öffnungselement sorgt mit einer Elastomerdichtung für die dichte Absperrung. Der Anschlag des Öffnungselements minimiert die Beanspruchung der Feder. Zum Rückschlagventil der Serie 700H werden verschiedene Endanschlüsse angeboten.

EIGENSCHAFTEN

Max. Arbeitsdruck bei 21°C: 413 bar (bei Serien CVH1 - CVH2) / 344 bar (bei Serie CVH3)
Betriebstemperaturbereich: FKM: -23°C bis 191°C (-10°F bis 375°F) NBR: -23°C bis 121°C (-10°F bis 250°F)
Nenn-Öffnungsdruck in psi: 1/3, 1, 5, 10, 25
Anschlüsse: 1/8" bis 1"
Werkstoffe: Edelstahl 316 oder Messing Endanschlüsse: Hy-Lok Klemmringverschraubung, NPT IG und AG, BSPT IG und AG, ZCO, ZCR
Jedes Ventil wird mit Stickstoff auf die Funktion Öffnen und Schließen geprüft

Datenblatt Download CAD Download

Sicherheit bei der Produktauswahl
Für die sachgemäße Installation, Materialkompatibilität, Inbetriebnahme und Wartung der Produkte hat der Anwender die Verantwortung. Der gesamte Systemaufbau muss unter dem Gesichtspunkt der optimalen Leistung und Sicherheit vorgenommen werden!
