112S Serie B

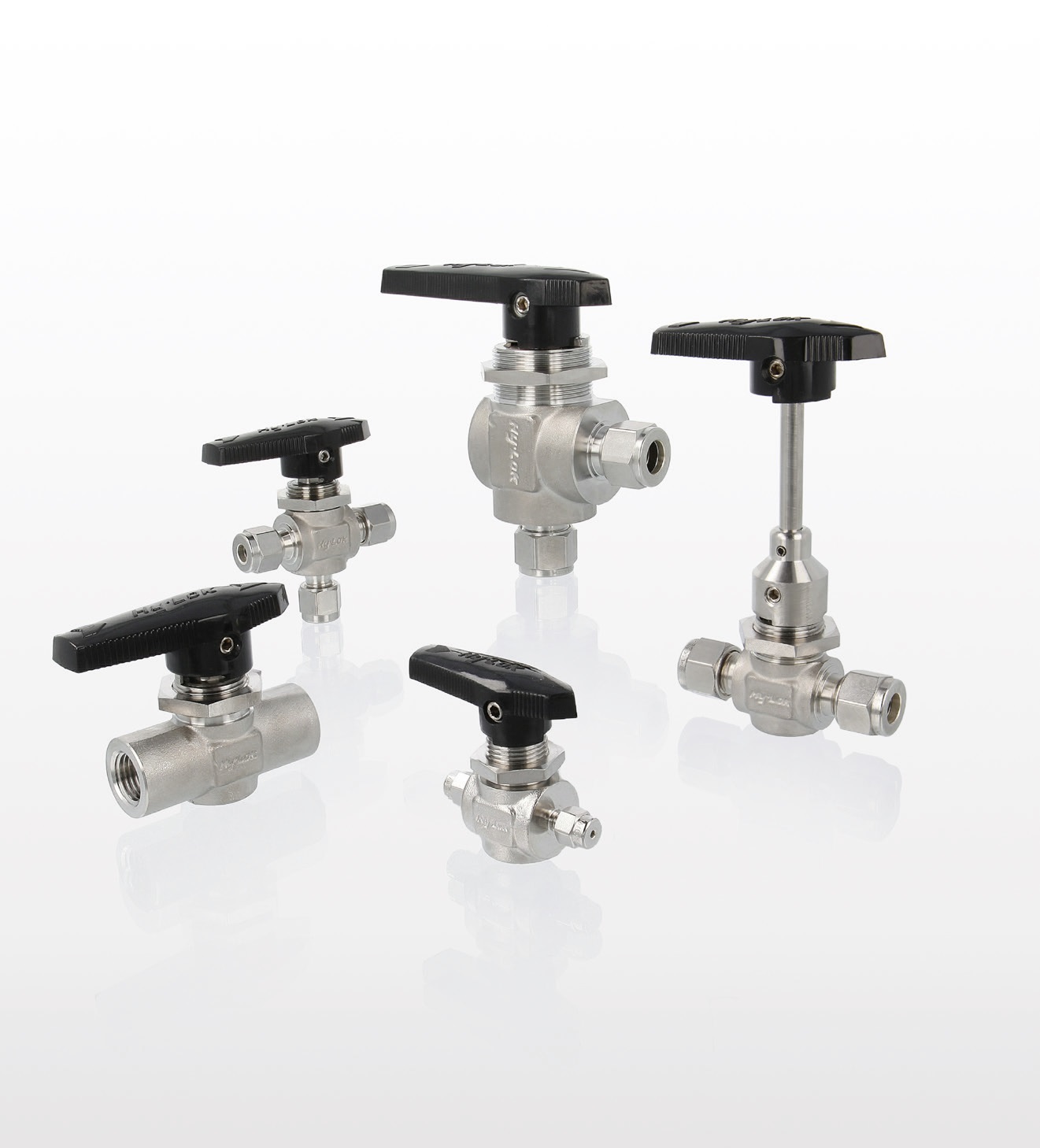

SERIE 112S

Kugelhähne der Serie 112S sind für Anwendungen konstruiert, in denen ein geringes Totvolumen und ein geringer Medieneinschluss besonders wichtig sind.

Geringes Totvolumen und minimaler Medieneinschluss

Die Spindelabdichtung mit Tellerfedern ist selbst justierend und kann Schwingungen sowie Druck und Temperaturwechsel ausgleichen. Die einteilige Packung aus dem optimierten TFM-Kunststoff verfügt über ein verbessertes Verhalten bei Temperaturschwankungen. Der einteilige Körper reduziert Fehlerquellen und minimiert das Totvolumen und damit den Medieneinschluss. Ergänzend dazu sind Kugelhähne der Serie 112S mit einem Kugeldrehzapfen konstruiert, was den Einsatz in Leitungssystemen mit hohem Druck ermöglicht. Der 112S Kugelhahn kann auf Anfrage in spezieller Ausführung für Anwendungen mit Sauergas (NACE-Norm MR 0175 / ISO 15156:2015) eingesetzt werden.

TECHNISCHE DATEN

Druck: bis zu 206bar (3.000psi) bei 21°C (70°F)
Temperatur: abhängig von Baugröße und - form, max. -54°C bis 149°C (-65°F bis 300°F)
Werkstoffe: Edelstahl 316
Packungsmaterial: TFM

AUSFÜHRUNGEN

2-Wege-Ausführung in gerader Form und Eckform, 3-Wege-Ausführung
Optionale Entlüftung: am Ausgang (DV) oder Eingang (UV)
Verschiedene Anschlüsse (Hy-Lok Klemmringverschraubung, NPT/ISO Innengewinde)
Verschiedene Bohrungen bzw. Durchflusskoeffizienten (0,1 ≤ cv ≤ 12,0 und höher)
Verschiedenfarbige Griffe mit Anzeige der Durchflussrichtung
Packungsnachstellung über Tellerfedern und Packungsschraube

PRÜFUNGEN

Stickstoff bei 69 bar (1.000 psi) mit einer max. Leckrate von 0,1 Ncm³/min
Sauergasanwendungen möglich im Sinne der NACE-Norm MR 0175 / ISO 15156:2015
SIL-fähige Ausführungen auf Anfrage

Datenblatt Download CAD Download

Achtung! Auch mit pneumatischem Antrieb erhältlich!
Anfrage diesbezüglich an: info@ks-tec.de oder 08142/42084-30

Datenblatt Antrieb Download

Sicherheit bei der Produktauswahl
Für die sachgemäße Installation, Materialkompatibilität, Inbetriebnahme und Wartung der Produkte hat der Anwender die Verantwortung. Der gesamte Systemaufbau muss unter dem Gesichtspunkt der optimalen Leistung und Sicherheit vorgenommen werden!

112S 2-Wege

112S 3-Wege

Ersatzgriffe
